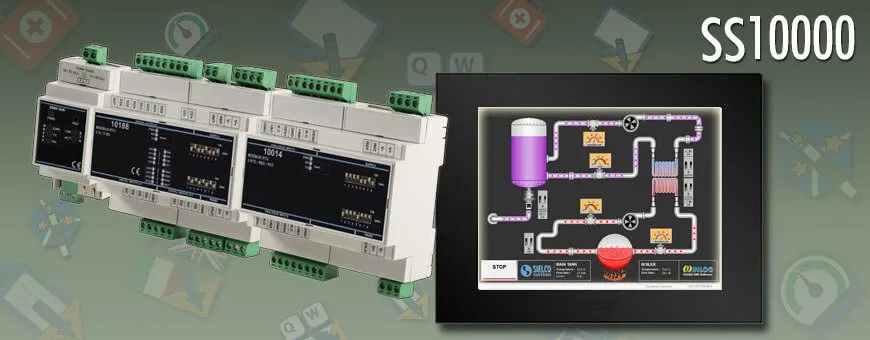

SERIE SS10000 - Moduli I/O industriali con Modbus RTU/ASCII

Moduli I/O Industriali

La serie SS10000 è una famiglia di moduli di acquisizione dati con interfaccia RS485 e protocollo Modbus RTU/ASCII, caratterizzati dal basso profilo che li rende adatti per montaggio su guida DIN all’interno di quadri elettrici industriali.
A questa linea appartiene anche il gateway IoT SS10680 che consente di integrare i moduli in una architettura di tipo IoT.
I dispositivi garantiscono una elevata precisione ed una misura molto stabile sia nel tempo, sia in temperatura.
Un doppio Watch-Dog (hardware e software) gestisce il reset automatico del dispositivo e l’eventuale forzatura delle uscite a valori di sicurezza. La configurazione dei dispositivi può essere effettuata tramite i pratici dipswitch posizionati sul frontale o via software.
I led di segnalazione consentono una diagnosi immediata delle funzionalità. Tutti i collegamenti sono realizzati tramite morsetti a vite estraibili.
I moduli assicurano un completo isolamento elettrico tra le linee, introducendo una valida protezione contro i disturbi riscontrabili negli ambienti industriali.

Caratteristiche comuni

Protocolli di comunicazione
  • Modbus RTU
  • Modbus ASCII
  • Modbus TCP (con convertitore SS10580)
  • MQTT (con convertitore SS10680)
Trasmissione dati (seriale asincrona)
  • Velocità massima: 115,2 kbps (distanza massima 1,2 km)
Tensione di isolamento
  • 1500 Vca 50 Hz, 1 min.
    (Ingressi / Uscite / Ethernet/ Alim.)
Compatibilità elettromagnetica (EMC)
  • Immunità: conforme alla normativa EN 61000-6-2
  • Emissioni: conforme alla normativa EN 61000-6-4
Alimentazione
  • Tensione di alimentazione: da 10 a 30 VDC
  • Consumo di corrente massimo: 45 mA a 24 VDC
  • Protezione contro l'inversione di polarità: massimo 60 VDC
Condizioni ambientali di funzionamento
  • Temperatura: da -10 a +60 ºC
  • Umidità: da 0 a 90 % (senza condensa)
Temperatura di stoccaggio
  • da -40 a +85 ºC (senza formazione di ghiaccio)
Contenitore
  • Plastica auto-estinguente
  • Montaggio su barra DIN conforme alla normativa EN 50022
  • Peso: 200 g circa


Modelli

ModelloDescrizioneDatasheet
SS10014Modulo analogico con 4 ingressi RTDdownload englishEN   download italianoIT
 2018-11-29   2018-11-29
SS10015Modulo analogico con 4 ingressi tensione e 4 ingressi correntedownload englishEN   download italianoIT
 2018-11-29   2018-11-29
SS10016Modulo analogico con 4 ingressi termocoppiadownload englishEN   download italianoIT
 2018-11-29   2018-11-29
SS10017-IModulo analogico con 8 ingressi correntedownload englishEN   download italianoIT
 2018-11-29   2018-11-29
SS10017-VModulo analogico con 8 ingressi tensionedownload englishEN   download italianoIT
 2018-11-29   2018-11-29
SS10018Modulo analogico con 8 ingressi termocoppiadownload englishEN   download italianoIT
 2018-11-29   2018-11-29
SS10130Modulo digitale con 8 ingressi digitali e 4 uscite a relèdownload englishEN   download italianoIT
 2018-11-29   2018-11-29
SS10148Modulo digitale con 16 ingressi digitalidownload englishEN   download italianoIT
 2018-11-29   2018-11-29
SS10188Modulo digitale 8 ingressi digitali e 8 uscite open-collectordownload englishEN   download italianoIT
 2018-11-29   2018-11-29
SS10580Convertitore da Modbus TCP/Ethernet a Modbus RTU/RS485download englishEN   download italianoIT
 2018-12-06   2018-11-29
SS10680Gateway IoT Modbus / MQTTdownload englishEN   download italianoIT
 2020-01-13   2020-01-10
